PWM输出——频率占空比可调【STM32】

本次实验使用的是蓝桥杯嵌入式大赛的指定开发板，STM32G431R8T6。

下面为 CubeMX 和代码部分

CubeMX定时器配置部分

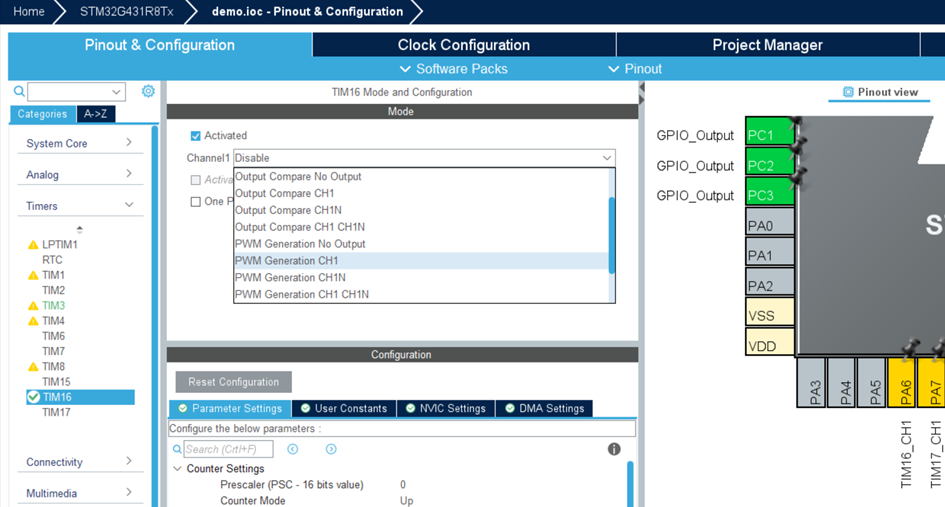

选择对应引脚的通道设置为PWM输出模式（不要选择CH*N）。

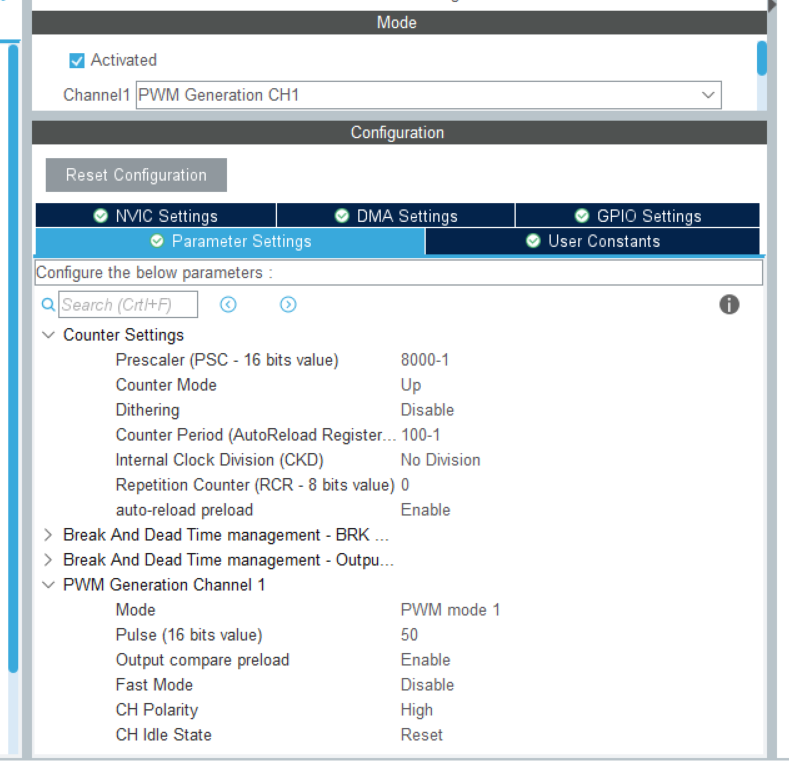

以获取一个100Hz，占空比为50的脉冲信号，现在设置时钟频率为80MHz，参数设置中PSC，ARR需要我们自己配置（当然我们后期实现代码修改频率、占空比的时候会修改这些数据）。

公式1：脉冲频率 = （时钟频率）/ （PSC+1）/（ARR+1）

代入已知数据 100Hz = 80 000 000 / 8 000 / 100 ，求得 PSC = 8000 - 1 ARR = 100 – 1

公式2：占空比  = pulse / ARR

代入已知数据 50 = pulse / （100-1），求得pulse 约为 50

生成代码

pwm.c

#include "pwm.h"

/* PWM调节占空比、频率
 * 参数：htim定时器，Channel定时器通道， freq设置对应的频率， duty设置对应的占空比
 */
void PWM_Set_freq_duty(TIM_HandleTypeDef htim, uint32_t Channel, uint32_t freq, uint32_t duty)
{
	uint64_t tim_clk = 80000000;
	uint32_t prescaler = 8000-1;

	float arr = (tim_clk * 1.0) / freq / (prescaler+1) -1;
	float pulse = duty * 1.0 / 100 * (arr+1);

	/* 设置预分频值 */
	__HAL_TIM_SET_PRESCALER(&htim, prescaler);
	/* 设置自动重装载的值 */
	__HAL_TIM_SetAutoreload(&htim, arr);
	/* 设置占空比的值 */
	__HAL_TIM_SetCompare(&htim, Channel, pulse);

}

/*
	公式：脉冲频率 = （时钟频率）/ （PSC+1）/（ARR+1）
				PSC = 8000-1			ARR = 100 – 1
*/

pwm.h

#ifndef __PWM_H_
#define __PWM_H_

#include "main.h"

void PWM_Set_freq_duty(TIM_HandleTypeDef htim, uint32_t Channel, uint32_t freq, uint32_t duty);

#endif

主函数功能验证部分

  while (1)
  {
		if(keys[0].key_result == ONCE)
		{
			tim17_duty+=10;
			if(tim17_duty>90) tim17_duty = 10;
			PWM_Set_freq_duty(htim17, TIM_CHANNEL_1, tim17_freq, tim17_duty);
			sprintf(lcd_string,"PA7 duty is %d  ",tim17_duty);
			LCD_DisplayStringLine(Line1, (unsigned char *)lcd_string);
			keys[0].key_result = IDLE;
		}
		if(keys[1].key_result == ONCE)
		{
			tim16_freq+=10;
			if(tim16_freq>120) tim16_freq = 40;
			PWM_Set_freq_duty(htim16, TIM_CHANNEL_1, tim16_freq, tim16_duty);
			sprintf(lcd_string,"PA6 freq is %d  ",tim16_freq);
			LCD_DisplayStringLine(Line2, (unsigned char *)lcd_string);
			keys[1].key_result = IDLE;
		}
	}

注意在main函数开始时，我们还需要使能PWM输出：

/* 开启PWM两路输出 */
	HAL_TIM_PWM_Start(&htim16, TIM_CHANNEL_1);			/* 使能后PWM就会输出，但是不可以改变频率和占空比 */
	HAL_TIM_PWM_Start(&htim17, TIM_CHANNEL_1);

演示视频
