Zigbee系统设计【基于CC2530开发】GPIO配置——点亮LED并闪烁

我们拿到一个MCU或者MPU是肯定要去了解它的外部引脚，下面我将和大家分享CC2530F256系列的外部引脚的使用。

引脚介绍

下面是官方的手册说明：

用作通用 I/O 时，引脚可以组成 3 个 8 位端口，端口 0、端口 1 和端口 2，表示为 P0、P1 和 P2。其中，P0和 P1 是完全的 8 位端口，而 P2 仅有 5 位可用。所有的端口均可以通过 SFR 寄存器 P0、P1 和 P2 位寻址和字节寻址。每个端口引脚都可以单独设置为通用 I/O 或外部设备 I/O。

其中说明实际中并没有24个，实际中有P0、P1、P2（P2.0-P2.4），共21个IO口。

引脚配置寄存器

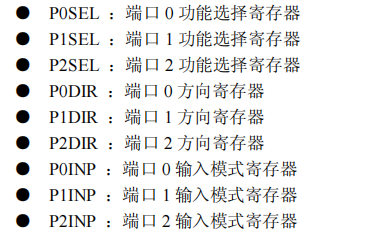

CC2530中IO口配置寄存器主要为3个：PxDIR，PxSEL，PxINP

SEL：决定功能，配置普通IO或复用功能（UART、IIC等）0表示普通、1表示复用

DIR：决定方向，0表示输入，1表示输出

INP：决定输入模式（上下拉电阻、三态）0表示使能上下拉、1表示三态

若要读取/输出某个IO引脚使用Px寄存器。

为何要有上下拉：增强驱动电流、抗干扰、钳位电平

点亮LED并闪烁

我们了解完一定的寄存器后，进入单片机学习的第一步，点亮一个LED。

CC2530我使用的编译器是IAR。

创建工程

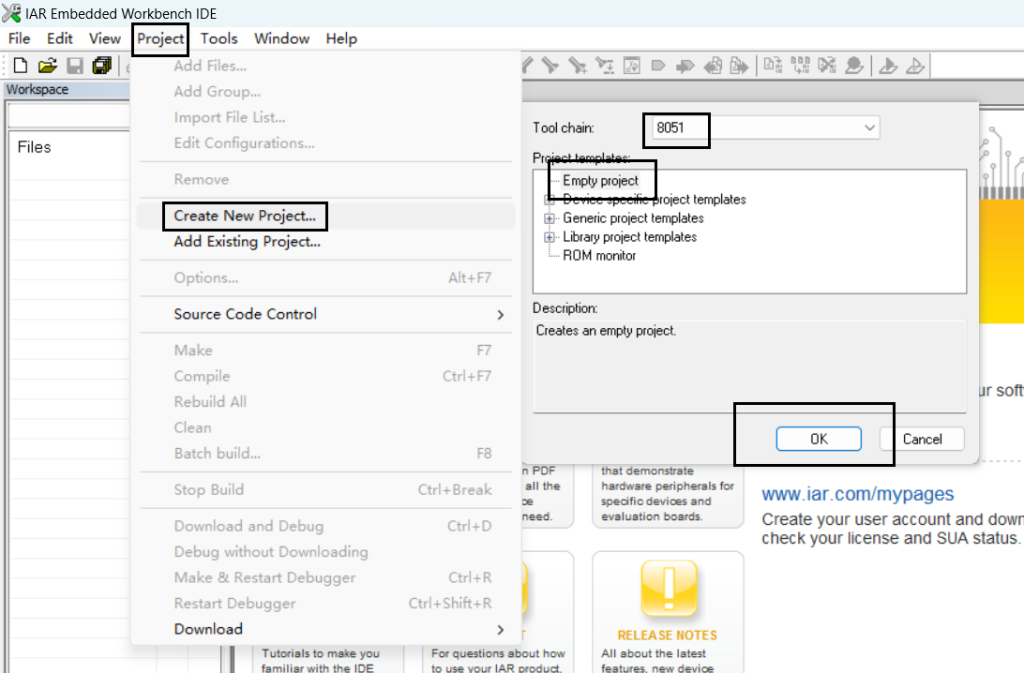

操作步骤：project->Create New Project->选择8051、Empt project，点击OK，并选择保存路径。

编写代码

打开工程文件后，点击File->New file，或者使用快捷方式Ctrl+N新建文件。

#include <ioCC2530.h>

// 函数声明
void delay(unsigned int time);
void init();

void main(void)
{
    init(); // 初始化函数
    while(1)
    {
        P0_1 = 1; // 将 P0.1 引脚置高电平
        delay(1000); // 延时
        P0_1 = 0; // 将 P0.1 引脚置低电平
        delay(1000); // 延时
    }
}

// 初始化函数
void init()
{
    P0SEL &= ~0x02; // 将 P0.1 配置为通用 I/O 功能
    P0DIR |= 0x02;  // 将 P0.1 配置为输出方向
}

// 延时函数
void delay(unsigned int time)
{
    unsigned int i, j;
    for(i = 0; i < time; i++)
    {
        for(j = 0; j < 535; j++);
    }
}

上述是一个LED闪烁的代码，没比要自己写，直接复制到空白文件并将文件保存到工程目录下，命名为.c文件。

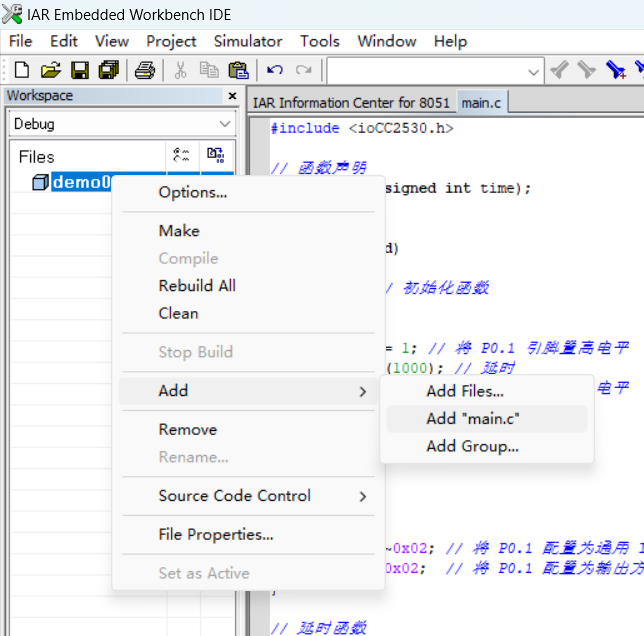

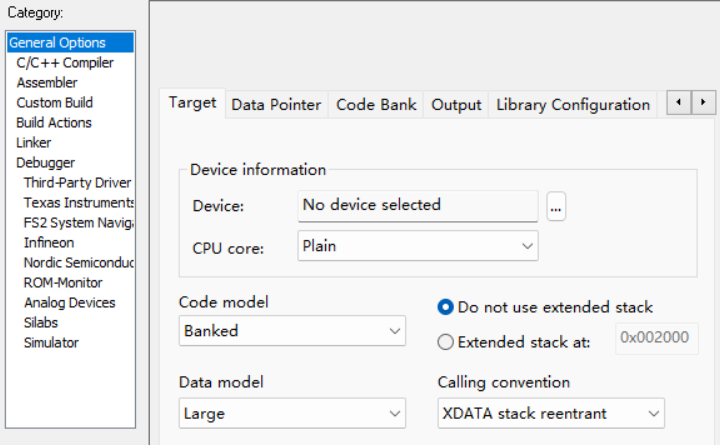

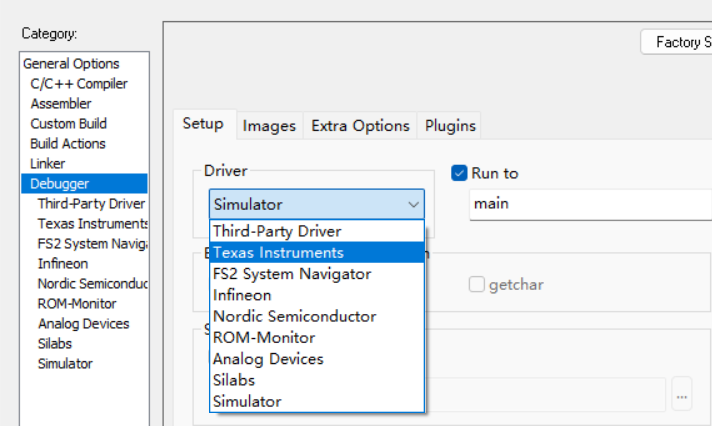

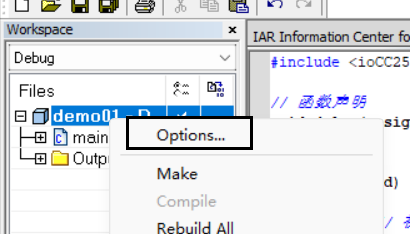

添加新建的.c文件到工程中，右键项目->Add。
